Messonden für FDM-1 und FDM-2
Kleinster Durchmesser, großartige Performance
Flexibilität und hohe Übertragungsraten – fionec bietet maßgeschneiderte lichtleiterbasierte Lösungen für die schnelle Daten- und Signalübertragung. Die Anwendungsfelder unserer speziell konfektionierten faseroptischen Sonden liegen schwerpunktmäßig in den Bereichen Mess- und Prüftechnik, Telekommunikation und Life Sciences. Passend zu Ihrem Anwendungsfall entwickeln wir Messsonden für FDM-1 und FDM-2 mit definiertem Aufbau und Strahlprofil.
|
|
|
Maßgefertigt
- Barefiber – Fasersonde ohne Ummantelung.
Standard-Durchmesser: 80 oder 125 µm. 50-µm-Sonde als Sonderanfertigung auf Anfrage.
- Protected Barefiber – verstärkte Fasersonde mit Schutzröhrchen aus Metall.
Standard-Durchmesser: 0,8 mm.
- Enhanced Working Distance – Fasersonde mit sondergefertigter Strahlführung für größeren Arbeitsabstand.
Standard-Durchmesser: 1,3 mm.
- Sonderlösungen – Sondentypen mit abweichenden Parametern oder maßgeschneiderte Lösungen für Ihre Anwendung entwickeln wir gern auf Anfrage!
|
|
Standard-Portfolio
|
Barefiber (BF) |
Protected Barefiber (PBF) |
Enhanced WD (EWD) |
Aufbau |
Fasersonde |
Fasersonde mit Schutzröhrchen aus Metall |
Fasersonde mit vergrößertem Arbeitsabstand |
Standard-Durchmesser [d] |
80 oder 125 µm; 50 µm auf Anfrage |
0,8 mm |
1,3 mm |
Freilängen [l] |
3 – 5 mm (80 µm); 3 – 7 mm (125 µm) |
10 – 30 mm |
Arbeitsabstand [wd ] |
30 – 100 µm* |
0,5 – 1 mm |
Abstrahlwinkel [α] |
0° (axial) oder 90° zur Sondenachse |
0° (axial), 45°- 90° zur Sondenachse |
0° (axial), 60°- 90° zur Sondenachse |
Strahlform |
fokussierend / kollimierend / divergent |
Aufnahme [al , ad ] |
10 mm Länge, Ø 2,5 mm (Toleranz h7) |
Steckertypen |
FC/APC (Standard), LC/APC |
|
FC/APC |
 |
|
|
LC/APC |
 |
|
fokussierend |
|---|
 |
|
kollimierend |
|---|
 |
|
divergent |
|---|
 |
|
|

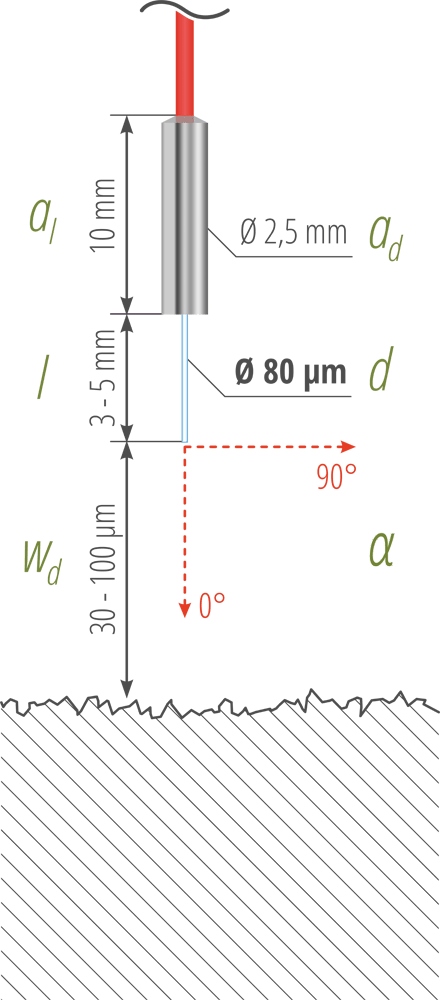

Barefiber (BF) 80µm |
|---|
 |
|
|

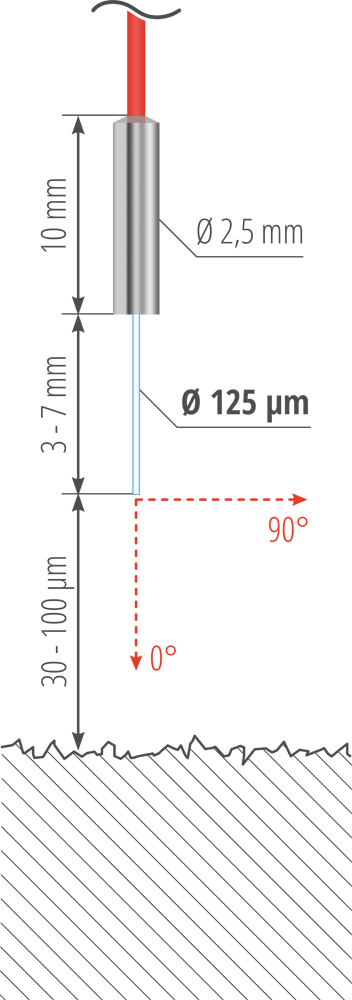

Barefiber (BF) 125µm |
|---|
 |
|
|
Protected Barefiber (PBF) |
|---|
 |
|
|

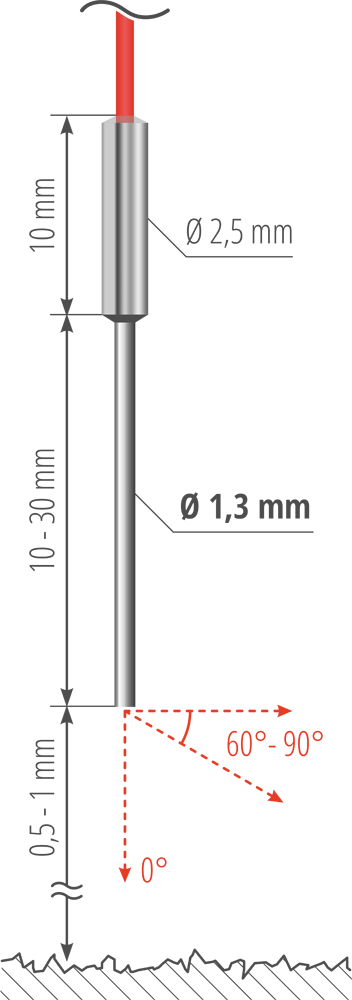

Enhanced WD (EWD) |
|---|
 |
|
|
Anwendungen
Mess- und Prüftechnik
Miniaturisierte Präzision
Die miniaturisierten Messsonden für FDM-1 und FDM-2 von fionec eignen sich besonders für anspruchsvolle Anwendungen in der Mikro- und Präzisionsfertigung. Mit Durchmessern ab 50 µm erfassen sie feine Oberflächenstrukturen und kleinste Bauräume schnell und berührungslos. Die faseroptischen Messwertaufnehmer sind unter anderem in unseren Distanzmesssystemen FDM-1 und FDM-2 im Einsatz.
Anwendungen
- Messung von Rauheit und Welligkeit
z.B. in Mikrobohrungen, auf Präzisionsoptiken, an kleinen Zahnrädern
- Prüfung von Form- und Lagetoleranzen (GD&T)
- Hochgenaue Abstands- und Positionserfassung
- Messung von Ausdehnung, Drift und Vibrationen
- Messung von Freiformflächen im Scanbetrieb zur 3D-Darstellung
|
|
Daten- und Signalübertragung
Gebündelte Innovation
Industrie 4.0, Gigabitgesellschaft und moderne Forschung brauchen vor allem eins: hochleistungsfähige Glasfaserinfrastrukturen zur schnellen und zuverlässigen Datenübertragung. fionec entwickelt innovative faseroptische Sonderlösungen und Prototypen für modernste Anwendungen in Telekommunikation und Life Sciences.
Leistungen
- Prototypenentwicklung
- Sonderlösungen für die Lichtein- und –auskopplung
- Konfektionierung von Lichtleitern für endoskopische Sonderanwendungen
- Individuelle Spleiß- und Patchlösungen
|
|
Sonderanfertigungen
Vom Konzept bis zur Fertigung
Wir entwickeln mit Ihnen individuelle faseroptische Lösungen für Ihre Anwendung.
|
|
|
Links

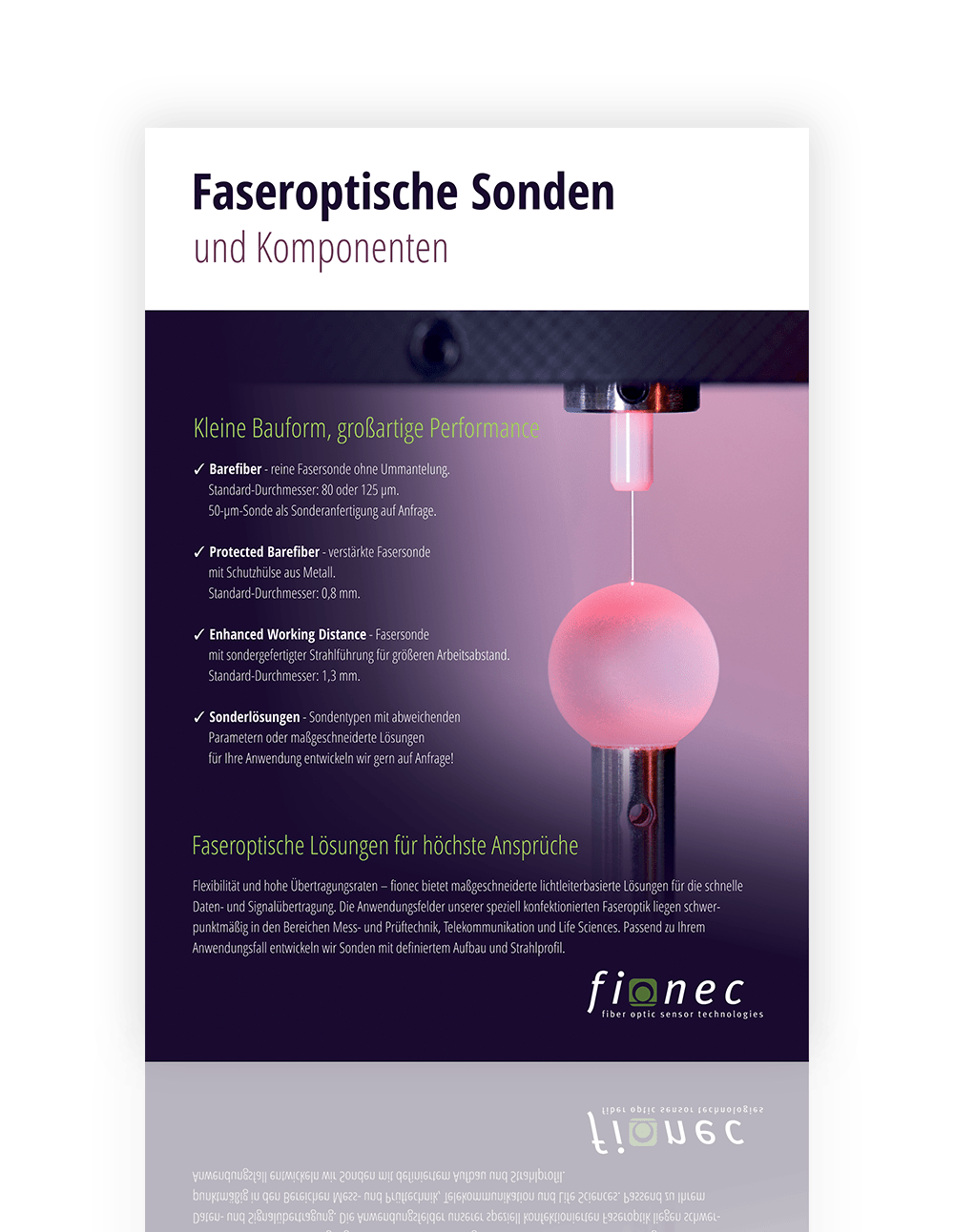

Produktbroschüre
